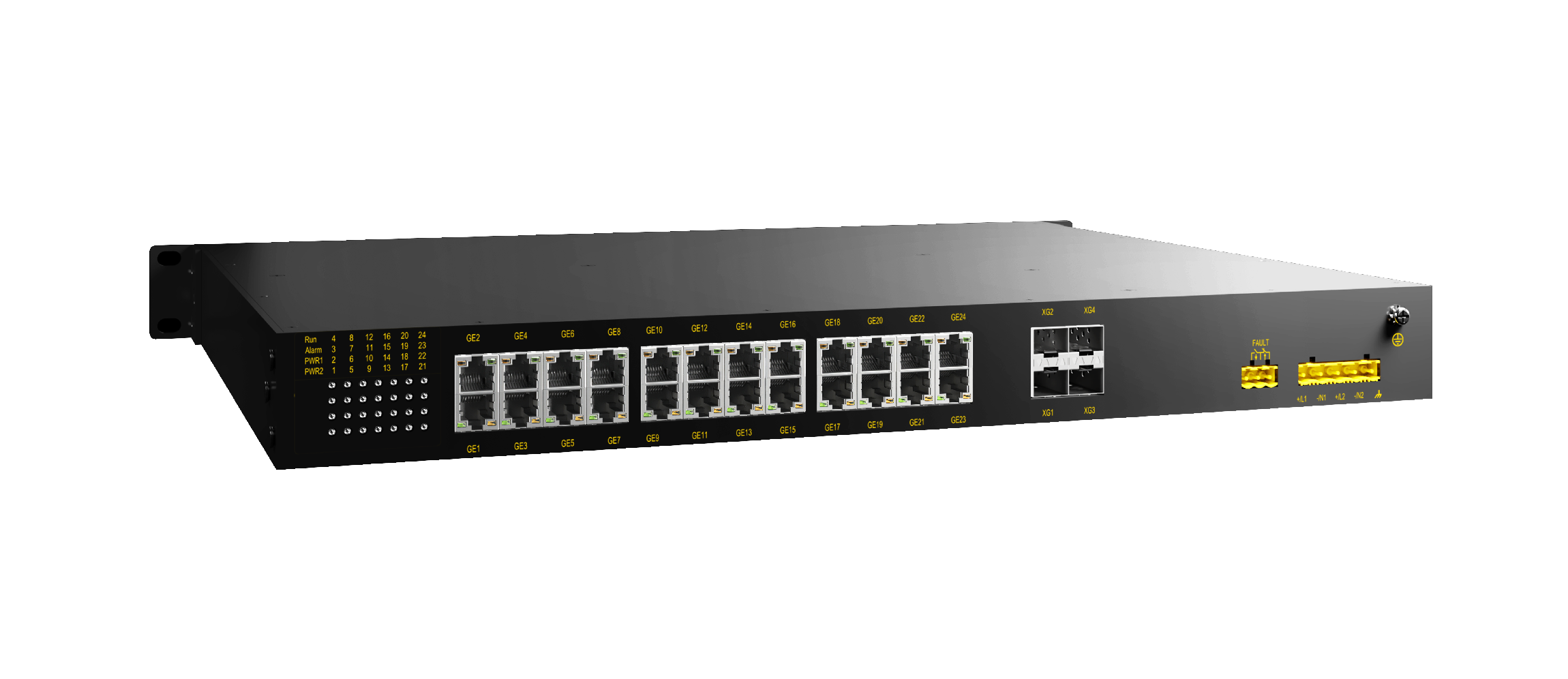

SICOM3024GS是针关于视频监控、安防等系统对大功率PoE交流机的需求而设计开发的二层/三层管理型工业以太网PoE交流机 ，为19英寸1U机架式装置 ，最多支持4个万兆或者千兆上行端口和24个千兆PoE端口。SICOM3024GS的PoE功效支持IEEE802.3af/at标准 ，最大可达240W的PoE功率输出。支持Vlan、快速冗余环网、Qos等富厚二层特征 ，支持静态路由、RIP、OSPF等三层功效 ，具有高性能视频传输能力 ，支持组播协议 ，并支持高性能的EMC特征 ，是适用于严酷的工业情形的网管型机架式交流机。SICOM3024GS具有高带宽、多端口、大功率PoE、高性能视频传输能力等特点 ，可普遍应用于石化行业、轨道交通行业、自动化、电力等各个行业。
| 软件功效 | |
| 交流功效 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速设置) 支持全局广播风暴抑制(QOS风暴战略) |
| 冗余手艺 | 支持DT-ring, DT-ring+, DT-VLAN协议族 ，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms ，且与网络规模巨细无关 支持RSTP/MSTP |
| 组播手艺 | 支持IGMP-snooping 支持GMRP 支持静态组播 支持IGMP v2/v3 |
| 路由手艺（仅三层支持） | 支持OSFPv2 支持静态路由 支持RIPv1/v2 支持IGMP 支持PIM-SM, PIM-DM |
| 清静手艺 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 |
| 服务质量管理 | 支持ACL 支持Qos, 802.1p（CoS）和DSCP 支持SP,WRR行列调理 |
| 管理与维护 | 支持Console, Telnet, WEB管理方法 支持SNMPv1/v2c/v3 ，可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check |
| IP管理 | 支持IPv4 支持IPv6 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS 支持ARP 支持基于NAT的IP转换 |
| 时钟管理 | 支持SNTP client 支持NTP client 支持PTPv2 ，对时精度±100ns |
| 产品规格 | |
| 手艺标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 802.3af IEEE 802.3at |
| 交流属性 | 优先级行列 8 VLAN数 4K VLAN ID 1-4093 组播组数 256 MAC表 16K 包缓冲区 32Mbit 包转发率 83.3Mpps 交流延迟 ＜10us 视频传输能力： 支持24路摄像头 ，无卡顿； 4M/8M/12M码流； 支持Jumbo帧。 |
| 接口 | 千兆电口 10/100/1000Base-T(X)自顺应以太网RJ45接口 千兆光口 1000Base-X千兆SFP接口 万兆口 10GBase-X, SFP+接口 Console口 RS232, RJ45接口 告警端子 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,10A@1s, 60W Max USB贮存 一起USB接口 ，支持自动备份设置功效 |
| 状态指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT POE指示灯:ACT |
| 电源 | 输入电压 220VAC 接入端子 5芯7.62mm间距插入式端子 功率 240W PoE 功率输出 过载�；� 支持 反接�；� 支持 冗余�；� 支持 |

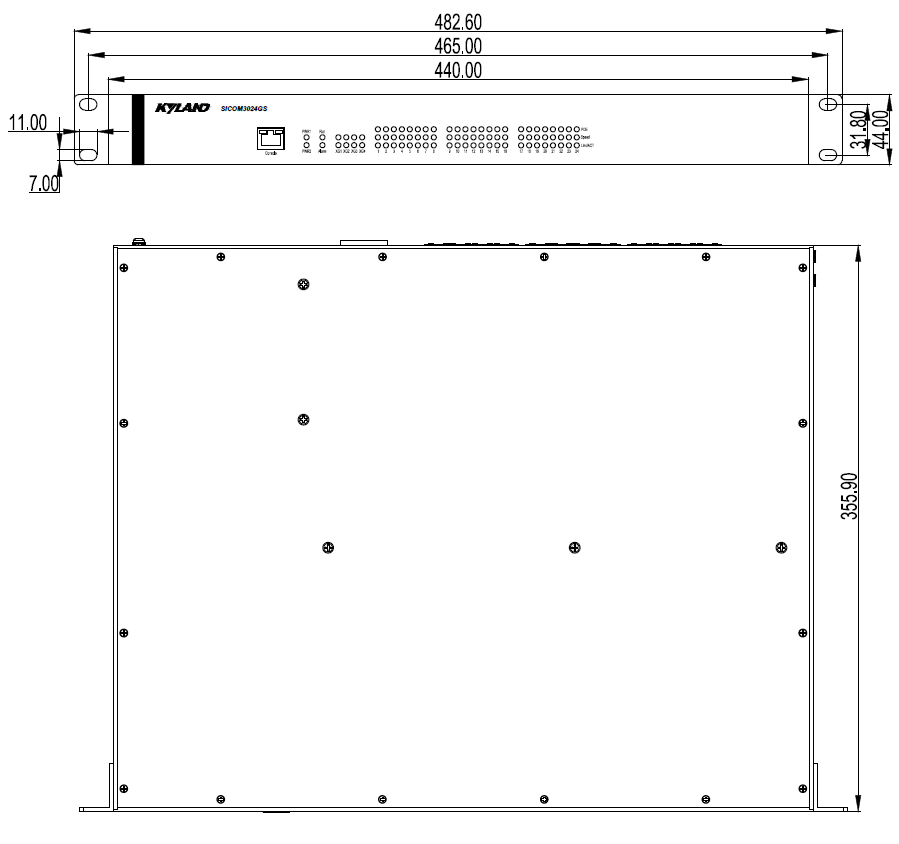

| 机械结构 | 外壳 金属材质 散热方法 自然冷却 ，无电扇 防护品级 IP40 尺寸 482.6mm×44mm×355.9mm(W×H×D) 重量 ＜5kg 装置方法 19英寸1U机架式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF ＞300000h 保修期 5年 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 80MHz-1000MHz：10V/m and 20V/m ，1.4GHz-2.1GHz：10V/m ，2.1GHz-2.5GHz：5V/m IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Line to line 1KV；Line to earth 2KV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8（工频磁�。�300A/m(16.7Hz,50Hz,0Hz) IEC61000-4-9(脉冲磁场) 300A/m 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
二层交流机
| 产品型号 | 输出接口 | 电源 |
| SICOM3024GS-4X24GP-H3-H3 |
4×10GBase-X SFP+接口 ，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-4GX24GP-H3-H3 |
4×1000Base-X SFP接口 ，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-4X8GX16GP-H3-H3 |
4×10GBase-X SFP+接口 ，8×1000Base-X SFP接口 ，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-12GX16GP-H3-H3 |
12×1000Base-X SFP接口 ，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-4X12GX12GP-H3-H3 |
4×10GBase-X SFP+接口 ，12×1000Base-X SFP接口 ，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-16GX12GP-H3-H3 |
16×1000Base-X SFP接口 ，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
三层交流机
| 产品型号 | 输出接口 | 电源 |
| SICOM3024GS-L3G-4X24GP-H3-H3 |
4×10GBase-X SFP+接口 ，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-L3G-4GX24GP-H3-H3 |
4×1000Base-X SFP接口 ，24×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-L3G-4X8GX16GP-H3-H3 |
4×10GBase-X SFP+接口 ，8×1000Base-X SFP接口 ，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-L3G-12GX16GP-H3-H3 |
12×1000Base-X SFP接口 ，16×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-L3G-4X12GX12GP-H3-H3 |
4×10GBase-X SFP+接口 ，12×1000Base-X SFP接口 ，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
| SICOM3024GS-L3G-16GX12GP-H3-H3 |
16×1000Base-X SFP接口 ，12×10/100/1000Base-T(X) RJ45 PoE电口 |
220VAC(85-264VAC) ，冗余输入 |
选购配件
| 配件 | 配件说明 |
| 万兆SFP+�？� | 参考工业级万兆SFP+�？檠」罕� |
| 千兆SFP�？� | 参考工业级千兆SFP�？檠」罕� |
| RJ45防尘罩 | 单口RJ45防尘罩 ，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9 ，2米 ，编码：111030019 |
| 电源线 | 3相电源线 ，3米 ，编码：111020004 |
| 电源端子 | 5芯7.62毫米间距电源端子 ，编码：107010125 |
| 告警端子 | 3芯5.08毫米间距告警端子 ，编码：107010124 |
| 挂耳 | 单个装置挂耳 ，编码：109999003 |
